항온항습기 원리와 기술적 요소

기본 원리 – 온도제어의 원리

 항온항습기의 온도 제어는 크게 가열 장치와 냉각 장치의 조합으로 이루어집니다.

대부분의 항온항습기는 냉동 사이클을 사용합니다.

  1. 압축기에서 냉매를 고온·고압의 기체로 압축

  2. 응축기에서 열을 방출하며 중압 액체로 변환

  3. 팽창밸브에서 교축 과정을 거쳐 저온·저압 상태로 변화

  4. 증발기에서 내부 공기 열을 흡수하며 냉매가 기화

이렇게 순환하면서 내부 온도를 낮춥니다.

- 이원 냉동(2단 냉동)

일반적인 1원 냉동으로는 -40°C 이하의 저온 구현이 어렵습니다. 이 경우 두 개의 냉동 사이클을 연계한 이원 냉동 시스템을 사용하여 -70°C 수준의 극저온까지 구현할 수 있습니다.

기본 원리 – 습도제어의 원리

 - 가습: 전자식 고정밀 센서와 스팀 가습기를 사용해 증기를 챔버 내부로 공급합니다. 설정 습도보다 낮을 경우 자동으로 가습 장치가 작동합니다.

 - 제습: 냉각 코일을 통해 공기를 이슬점 이하로 낮춰 냉각시켜 수분을 응축·제거합니다. 일부 장비는 건조제 방식이나 외부 드라이 에어 공급을 보조적으로 사용하기도 합니다.

 - 전자식 센서 기반 제어기를 통해 습도 안정을 유지합니다.

기본 원리 – 공기 순환

왜 항온항습기가 중요한가?

 -  항온항습기는 단순히 온도와 습도를 맞추는 장비가 아니라, 제품 신뢰성을 평가하는 핵심 시험 인프라입니다.

냉동 사이클, 이원 냉동, 가습·제습, 강제 순환 설계 등 복합적인 기술이 결합되어 안정적이고 재현성 높은 시험 환경을 제공합니다. 또한 설치 조건과 유지보수를 철저히 관리해야 장비 성능을 오래 유지할 수 있습니다.

 - 전자·전기: PCB, 반도체 패키지, 커넥터의 온습도 시험

 - 자동차: 내외장재, 센서, ECU, 배선 하니스 내환경 시험

 - 배터리: 충방전 시험 시 환경 조건 부여, 안전성 시험

 - 소재·화학: 폴리머, 코팅, 복합소재의 내구성·환경 반응 시험

1. 챔버 용량 선택

 - 시편 부피의 3~5배 이상 내부 공간 확보가 이상적.

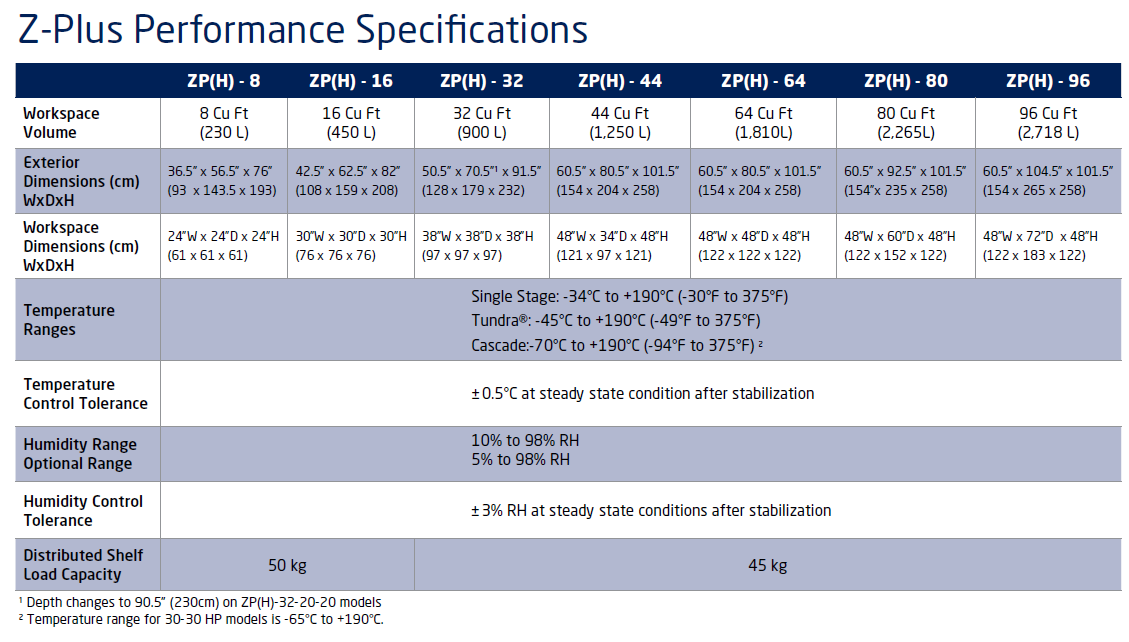

 - 아이디알이 납품하는 Z-Plus는 2,718L까지 다양한 용량 라인업 지원.

2. 냉각 방식 선택

 - 공냉식: 설치 간편, 유지비 저렴. 단, 주변 환경 온도에 따라 성능 변동.

 - 수냉식: 효율 우수, 대형·고성능 모델에 적합하나 냉각수 공급 설비 필요.

3. 시험 조건 설정

 - IEC, MIL-STD 등 산업 규격에 맞춰 온·습도 범위, 램프 속도, 지속 시간을 사전 검토.

 - 장기 고온다습, 저온저습, 급속 온도 변화를 반복하는 시험 시, 냉각·가열 성능과 제습 능력을 충분히 확인해야 함.

4. 유지관리 포인트

 - 주기적인 필터 교체, 냉각기·가습기 청소, 센서 보정 필수.

 - 컨트롤러의 유지보수 알림 기능을 활용하면 정기 점검이 편리함.

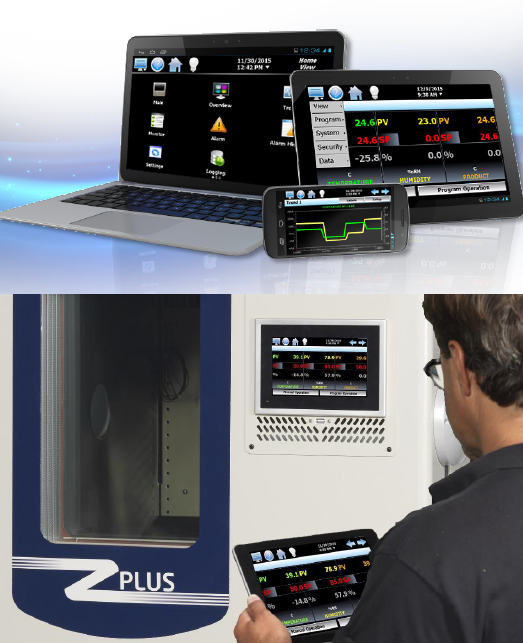

1. EZT-570S 터치스크린 컨트롤러

 - 최대 99단계·1,000사이클 프로파일 작성, 실시간 트렌드 그래프, USB 및 LAN을 통한 데이터 백업 및 전송.

 - 이메일·문자 알림, 원격 모니터링, 다국어 지원(28개 언어)으로 글로벌 환경에 최적화.

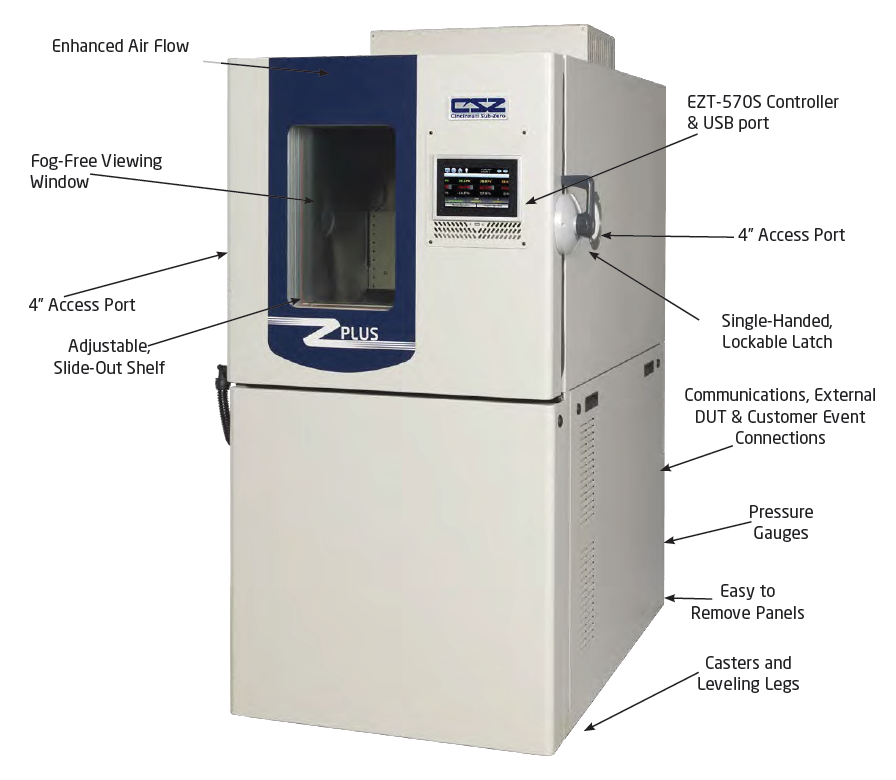

2. 사용 편의성

 - 양손이 필요 없는 잠금식 래치, 김서림 방지 창, 내부 LED 조명, 무전도 슬라이드형 선반.

 - 이동이 쉬운 캐스터와 장비 고정을 위한 레벨링 다리 구조.

3. 안전성

 - 이중 오버히트 방지 장치, 회로별 퓨즈, UL-508A 인증 패널, 압력 게이지와 서비스 포트 기본 제공.

 - 시험품과 장비 모두를 보호하는 안전 설계.

4. 친환경·에너지 절감

 - 친환경 냉매(ODP 0, 비가연성) 사용.

 - Tundra® 시스템 적용 시 최대 54% 에너지 절감, 소음 저감, 유지보수 간소화.

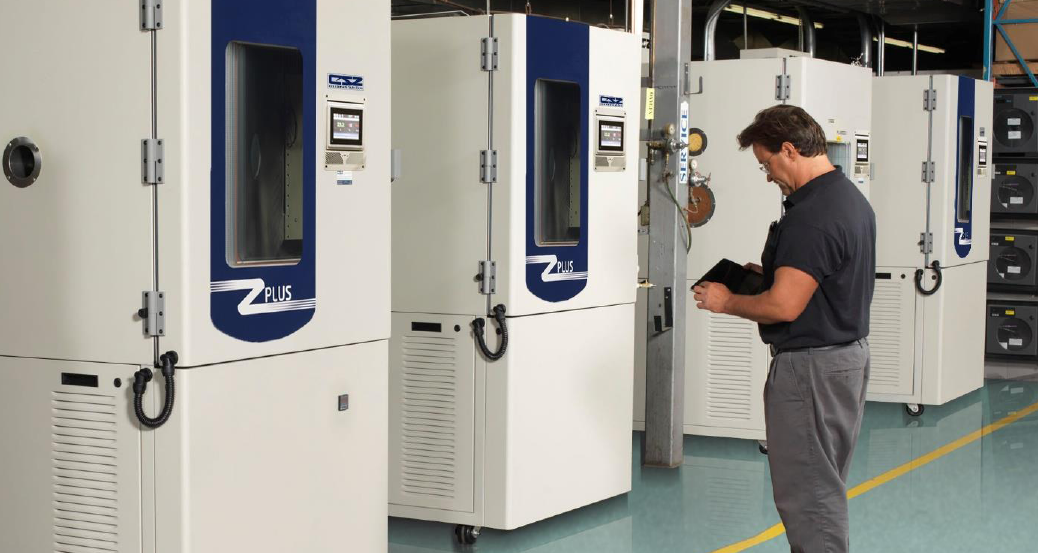

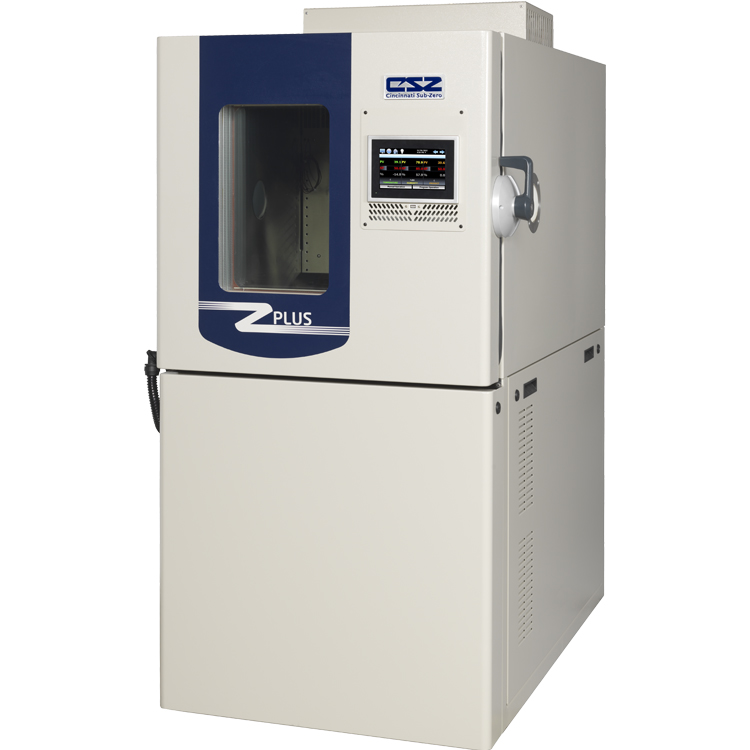

CSZ Z-Plus 시리즈는 국내 공식 파트너인 (주)아이디알을 통해 도입할 수 있으며, 제품 사양 상담, 설치, 시운전, A/S 등 전 과정을 안정적으로 지원받을 수 있습니다.

산업별 테스트 조건에 맞는 챔버 선택이 어려울 경우, 아이디알에서 최적의 사양을 추천해드립니다.

온습도챔버에 대한 자세한 정보가 필요하시면 지금 문의주세요.
